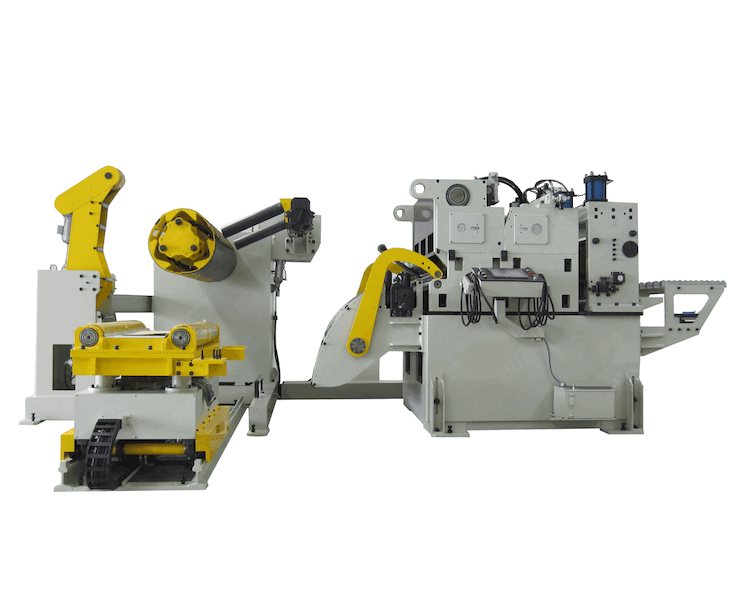

三合一 料架整平伺服机送料机NLF3-GF



NLF3-GF MODEL

三机一体式 伺服整平送料机

3 in 1 N.C.LEVEL FEEDER

可掀式高张力厚板 Thickness 0.6～6.0mm

特性 Features

1. 采用11支整平滚轮，有效的降服高刚性板材、提高材料矫平精度。

Uses 11 leveling hoops, Effective enhances the material to rectify the even precision.

2.可掀开式上整平滚轮组，能迅速彻底的清洁工作滚轮、方便机械点检。

Easy access to work rolls ,making roll cleaning much easier, The machine was designed to allow easy access to the inside structure for improved maintenance.

3. 整平微调采用伺服控制装置。

Leveling head servo and adjusting device

规格 Specifications

型号Model

项目Item

NLF3-600GF

NLF3-800GF

NLF3-1000GF

NLF3-1300GF

料宽 Width of Material(mm)

70～600

70～800

70～1000

70～1300

料厚 Thickness of Material(mm)

0.6～6.0

最大料重 Max.Coil Weight(kg)

5000

7000

10000

卷料内径 Coil I.D.(mm)

508

卷料外径Coil O.D.(mm)

1400

最大速度 Max.Line Speed(m/min)

22

标准送料精度 Feed Accuracy(mm)

±0.15

送料滚轮（组）Number of Feed Rolls

1

矫正滚轮 Work Roll

上Upper6/下Lower5

背压滚轮组Back pressure Roll

有/Provided

标准送料高度 Feed level(mm)

1200±100

电源电压 Power Supply

220VAC 60HZ/AC380v 50HZ

空气压 Air Supply(kg/c㎡)

5kg/c㎡

料架扩张方式 Uncoil Expansion

油压Hydraulic

伺服马达 Main Motor(kw)

AC15

AC15

AC15

AC22

料架马达 Uncoil Motor(kw)

2.2

2.2

3.7

7.5


矫正能力表 STRAIGTENUNG PERFORMANCE

型号Model

送料厚度 Thickness

0.6

1.2

1.6

2.0

2.3

2.5

2.8

3.2

4.0

4.5

5.0

6.0

NLF3-600GF

600

600

600

600

568

490

376

298

219

155

127

95

NLF3-800GF

600

600

600

600

568

490

376

298

219

155

127

95

NLF3-1000GF

600

600

600

600

568

490

376

298

219

155

127

95

NLF3-1300GF

600

600

600

600

568

490

376

298

219

155

127

95


上表中的屈服点应力σs=600N/mm²（抗拉强度σb=960N/mm²）

The above figures are the material having yield strength of σs=600N/mm² max  ( Tensile strength of σb=960N/mm²)


规格及外观由于改进有可能在未通知时变化

Specifications are subject to change for improvement without notice

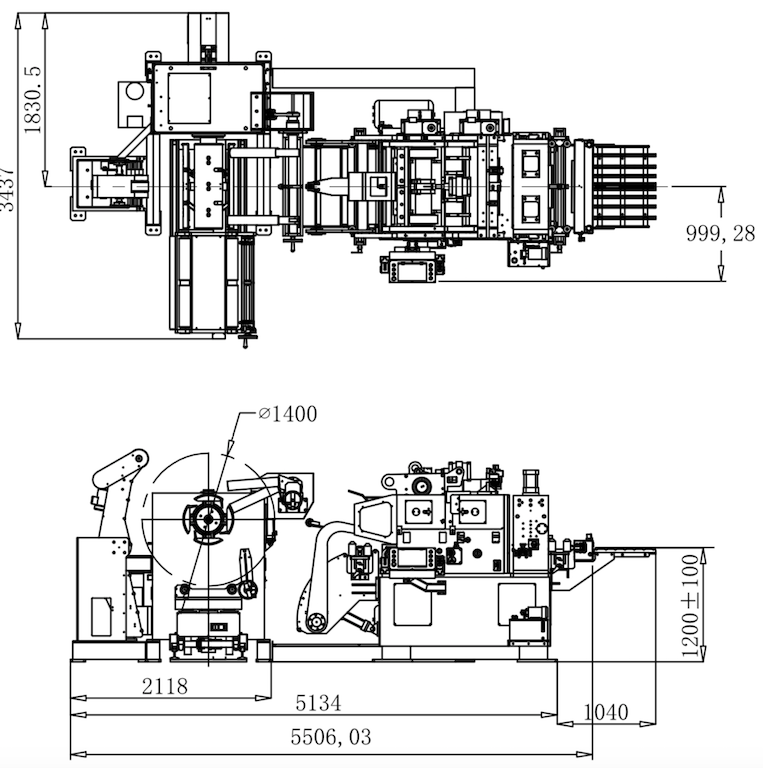

外形尺寸  Overall dimenssions
