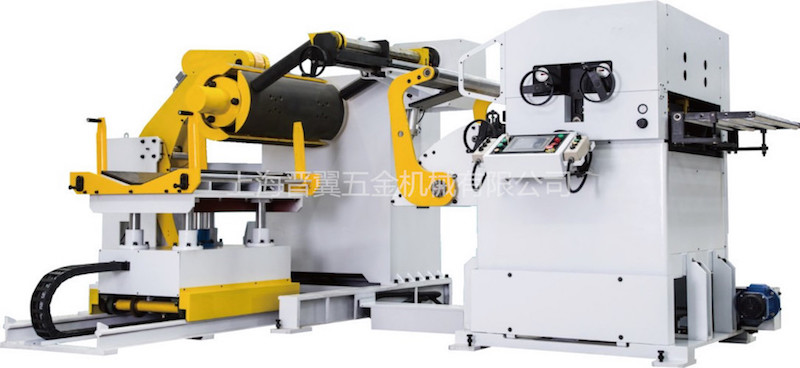

三合一 料架整平机伺服送料机NLF2

NLF2 MODEL

NLF2三机一体式 料架整平伺服送料机

3 in 1 N.C.LEVEL FEEDER

中厚板专用

适用材料厚度0.3～4.5mm


规格 Specifications

型号Model

项目Item

NLF2-400

NLF2-500

NLF2-600

NLF2-800

NLF2-1000

料宽 Width of Material(mm)

70～400

70～500

70～600

70～800

70～1000

料厚 Thickness of Material(mm)

0.3～4.5

最大料重 Max.Coil Weight(kg)

5000

5000(7000)

卷料内径 Coil I.D.(mm)

508

卷料外径Coil O.D.(mm)

1400

最大速度 Max.Line Speed(m/min)

22

标准送料精度 Feed Accuracy(mm)

±0.15

送料滚轮（组）Number of Feed Rolls

1

矫正滚轮 Work Roll

上Upper4/下Lower3

标准送料高度 Feed level(mm)

1200±100

电源电压 Power Supply

220VAC 60HZ/AC380v 50HZ

空气压 Air Supply(kg/c㎡)

5kg/cm²

料架扩张方式 Uncoil Expansion

油压Hydraulic

伺服马达 Main Motor(kw)

AC4.4

AC5.5

料架马达 Uncoil Motor(kw)

2.2

2.2(3.7)


矫正能力表 STRAIGTENUNG PERFORMANCE

型号Model

送料厚度 Thickness

0.3-0.8

1.0

1.6

2.0

2.3

2.8

3.2

4.5

送料宽度

Width(mm)

NLF2-400

400

370

300

160

NLF2-500

500

430

320

270

160

NLF2-600

600

430

360

290

250

160

NLF2-800

800

480

370

320

250

220

150

NLF2-1000

1000

750

430

330

290

230

200

110

上表中的屈服点应力σs=245N/mm²（抗拉强度σb=392N/mm²）

The above figures are the material having yield strength of σs=245N/mm² max ( Tensile strength of σb=392N/mm²)

规格及外观由于改进有可能在未通知时变化

Specifications are subject to change for improvement without notice


外形尺寸 Overall dimensions
